Tutorial: Aerodinâmica Externas em torno de um carro desportivo

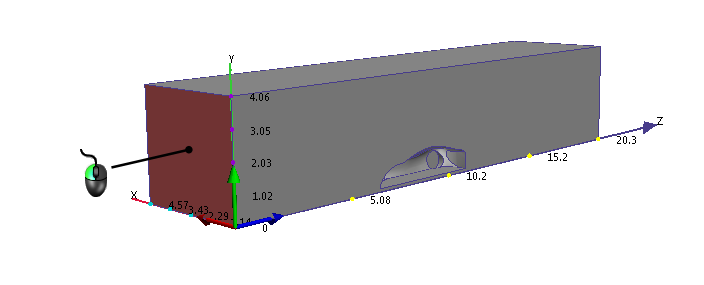

Neste tutorial, vamos estudar a aerodinâmica de fluxo externo em torno de um carro desportivo. O modelo de análise consiste no túnel de vento (volume de ar) com a remoção do carro a partir deste:
Tutorial: Aerodinâmica Externas em torno de um carro desportivo
Neste tutorial, vamos estudar a aerodinâmica de fluxo externo em torno de um carro desportivo. O modelo de análise consiste no túnel de vento (volume de ar) com a remoção do carro a partir deste:
Ar que flui a 80 mph sobre o carro no túnel de vento. Nós cortamos o modelo em metade e utilizamos a simetria para reduzir o tamanho global da análise.
Tópicos principais
• Fluxo externo
• Estado do fluxo, incompressível, turbulento, estacionário
• Refinamento de regiões da malha
• Geometria Simétrica
• Modelos de rastreamento de partículas, tais como esferas, cilindros e cometas
• Calculo da parede para avaliar as forças induzidas pelo fluxo
Objetivos
• Utilizar vetores de velocidade para estudar o fluxo
• Utilização de rasto de partícula ara estudar o fluxo
• Medição das forças induzidas aerodinamicamente sobre as superfícies do carro
Abrir o modelo do carro
Existem três maneiras de abrir o modelo tutorial Car em Autodesk® CFD. Clique no link abaixo para o método que você deseja usar:
• Iniciar através de um sistema CAD
Utilize este método se você quiser usar a geometria a partir dos seguintes sistemas CAD:
◦Inventor
◦SolidWorks
◦UNGX
◦PTC Creo
• Abra um arquivo de geometria
Utilize este método se você quiser usar um dos seguintes tipos de arquivo de geometria:
◦Parasolid
◦ACIS
• Iniciar através das ferramentas Autodesk SimStudio
◦Use este método se você quiser usar ferramentas Autodesk SimStudio, o ambiente de modelação incluídos com Autodesk® CFD.
Unidades de análiseSe o iniciar através do Autodesk Inventor, PTC® Creo, ou o SolidWorks, as unidades do modelo para este exemplo são automaticamente configuradas para metro. Não existem outras etapas são necessárias para a atribuição unidade de comprimento.
Se o lançamento de outras ferramentas de CAD ou a partir da área de trabalho, alterar as unidades de medida para medir o botão direito sobre o ramo Geometry da barra do Design Study:
• Fluxo externo
• Estado do fluxo, incompressível, turbulento, estacionário
• Refinamento de regiões da malha
• Geometria Simétrica
• Modelos de rastreamento de partículas, tais como esferas, cilindros e cometas
• Calculo da parede para avaliar as forças induzidas pelo fluxo
Objetivos
• Utilizar vetores de velocidade para estudar o fluxo
• Utilização de rasto de partícula ara estudar o fluxo
• Medição das forças induzidas aerodinamicamente sobre as superfícies do carro
Abrir o modelo do carro
Existem três maneiras de abrir o modelo tutorial Car em Autodesk® CFD. Clique no link abaixo para o método que você deseja usar:
• Iniciar através de um sistema CAD
Utilize este método se você quiser usar a geometria a partir dos seguintes sistemas CAD:
◦Inventor
◦SolidWorks
◦UNGX
◦PTC Creo
• Abra um arquivo de geometria
Utilize este método se você quiser usar um dos seguintes tipos de arquivo de geometria:
◦Parasolid
◦ACIS
• Iniciar através das ferramentas Autodesk SimStudio
◦Use este método se você quiser usar ferramentas Autodesk SimStudio, o ambiente de modelação incluídos com Autodesk® CFD.
Unidades de análiseSe o iniciar através do Autodesk Inventor, PTC® Creo, ou o SolidWorks, as unidades do modelo para este exemplo são automaticamente configuradas para metro. Não existem outras etapas são necessárias para a atribuição unidade de comprimento.
Se o lançamento de outras ferramentas de CAD ou a partir da área de trabalho, alterar as unidades de medida para medir o botão direito sobre o ramo Geometry da barra do Design Study:
Começamos pela atribuição de um material a todas as partes do modelo. Nos próximos passos podemos alterar algumas das atribuições do material. Este passo é um modo conveniente de garantir que todas as partes são atribuídos um material antes de iniciar a análise.
Na Design Study Bar, expandir o ramo de materiais.
Clique no botão direito em Unassigned, e clique em Editar ...Selecione Air a partir da lista Name e clique em AplicarAtribuir a Condição de Fronteira de Entrada
Nesta etapa, aplica-se uma velocidade livre de fluxo para a face de entrada.
Clique Condições de contorno a partir do separador de configuração:Selecione a entrada.
Abra a janela de edição rápida Condições de Fronteira de uma das seguintes maneiras:
• Clique em Editar na barra de ferramentas de contexto:
• Clique em Editar na barra de ferramentas de contexto:
Tipo = Velocidade
Unidade = mph
Velocidade Magnitude = 80 (Alternativa, velocidade = 130 km/h)
Clique em Aplicar.Nota: Nota: A direcção do fluxo está no modelo.

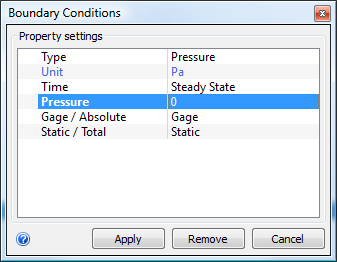

Atribuir a Condição Fronteira da Pressão à Saída
Selecione a saída.Abra a janela Boundary Conditions de edição de uma das seguintes maneiras:
• Clique em Editar na barra de ferramentas de contexto:• Clique em Editar no painel de contexto as condições de contorno:Type = Pressão
Unidade = Pa; Pressão = 0
Unidade = mph
Velocidade Magnitude = 80 (Alternativa, velocidade = 130 km/h)
Clique em Aplicar.Nota: Nota: A direcção do fluxo está no modelo.
Atribuir a Condição Fronteira da Pressão à Saída
Selecione a saída.Abra a janela Boundary Conditions de edição de uma das seguintes maneiras:
• Clique em Editar na barra de ferramentas de contexto:• Clique em Editar no painel de contexto as condições de contorno:Type = Pressão
Unidade = Pa; Pressão = 0
Abra a janela de edição rápida Boundary Conditions e de uma das seguintes maneiras:
• Clique em Editar na barra de ferramentas de contexto:• Clique em Editar no painel de contexto as condições de contorno:Type = Slip/Symmetry
Clique em Aplicar.
Atribuir automaticamente dimensionamentos de malha
Continuação – https://rishivadher.blogspot.pt/2016/06/tutorial-cfdcarropart22.html
